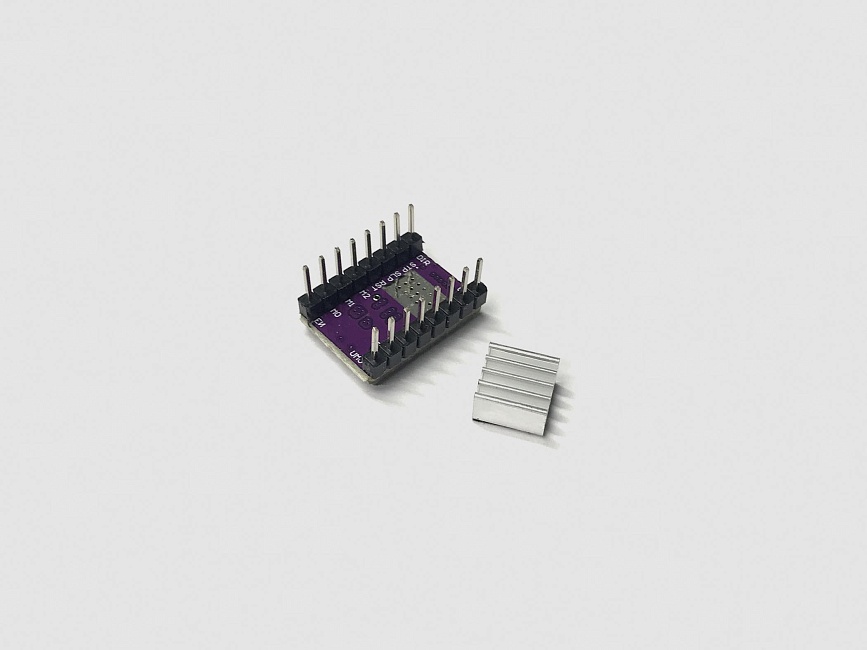

Драйвер шагового двигателя DRV8825, B523 Арт. B523

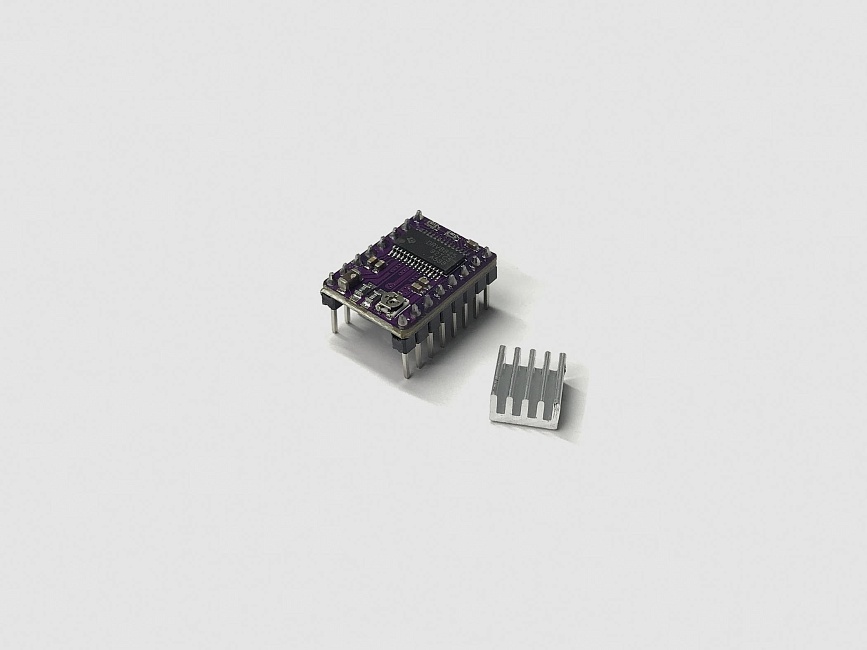

Эта плата разводки для драйвера шагового двигателя DRV8825 с микрошаговым биполярным управлением оснащена регулируемым ограничением тока, защитой от перегрузки по току и перегрева, а также шестью разрешениями микрошага (до 1/32 шага). Он работает от 8,2 В до 45 В и может выдавать до примерно 1,5 А на фазу без радиатора или принудительного воздушного потока (рассчитан на 2,2 А на обмотку при достаточном дополнительном охлаждении). Эти драйверы поставляются с уже припаянными разъемами, что делает их полностью совместимыми с платами управления ЧПУ или RAMPS. Они также поставляются в комплекте с небольшим чипом радиатора с уже нанесенным клеем. Для оптимальной работы радиатор следует прикрепить к медной области на нижней стороне драйвера, а не на верхней стороне микросхемы драйвера.
